Topraklama Ölçümü,Nasıl Yapılır,Neden Önemlidir ?

Topraklama ölçümü, bir elektrik tesisatında oluşabilecek kaçak akımın güvenli şekilde toprağa aktarılıp aktarılmadığını belirlemek için yapılan kritik bir testtir. İşletmelerde, fabrikalarda, jeneratör ve pano odalarında, yıldırımdan korunma tesisatlarında ve tüm elektrikli sistemlerde düzenli topraklama ölçümü hem yasal bir zorunluluktur hem de can ve mal güvenliği için hayati önem taşır. Olcaydın Mühendislik olarak, uluslararası standartlarda topraklama ölçümleri gerçekleştiriyor ve işletmenizin elektriksel güvenliğini garanti altına alıyoruz.

Topraklama Ölçümü Nedir?

Topraklama ölçümü, elektrik tesisatındaki topraklama hattının direncinin test edilmesi işlemidir. Amaç, olası kaçak akımın toprağa güvenli şekilde akıp akmadığını belirlemektir.

Doğru topraklama:

• Elektrik çarpması riskini azaltır,
• Cihaz ve makineleri korur,
• Yangın riskini minimize eder,
• Yıldırımdan korunma sistemlerinin doğru çalışmasını sağlar.

Bu nedenle her işletme için düzenli topraklama ölçümü büyük önem taşır.

Topraklama Ölçümü Nasıl Yapılır?

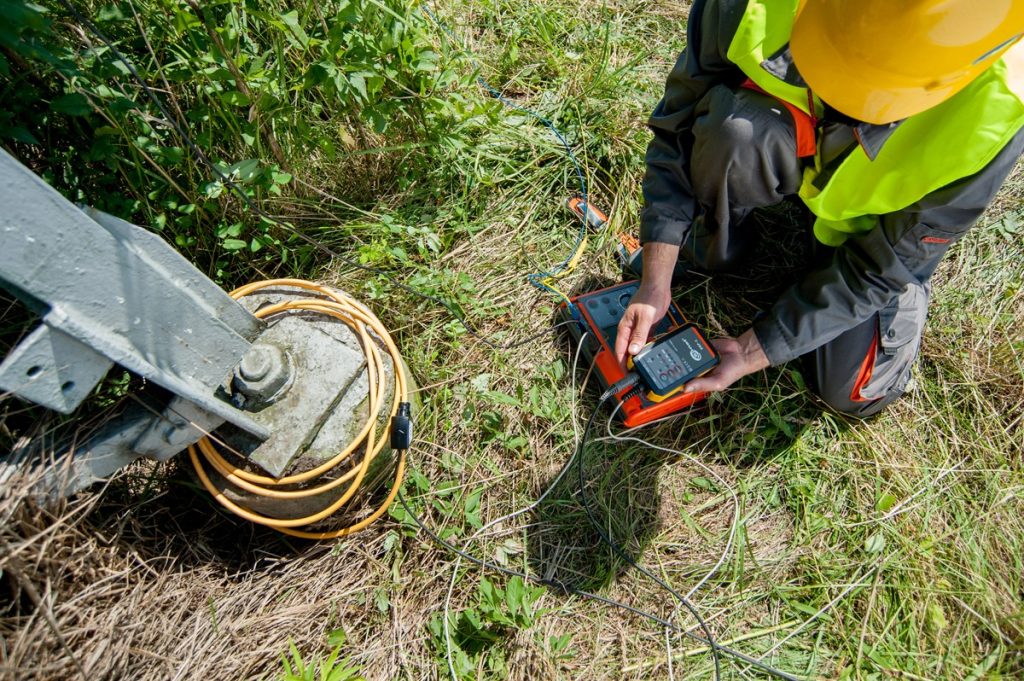

Topraklama ölçümü, topraklama direncinin ohm değerinin profesyonel cihazlarla test edilmesiyle yapılır. En yaygın kullanılan yöntemler şunlardır:

1. 3 Nokta (Fall of Potential) Yöntemi

Topraklama ölçümlerinde en sık kullanılan yöntemdir.

Adım adım süreç:

1. Ana topraklama elektrodu belirlenir.
2. İki adet yardımcı çubuk (akım ve potansiyel elektrodu) toprağa belirli mesafelere çakılır.
3. Topraklama ölçüm cihazı (ground tester) elektrotlara bağlanır.
4. Cihaz akım verir ve potansiyel farkı ölçer.
5. Direnç değeri otomatik olarak hesaplanır.

Bu yöntem en doğru ve net sonuçları verir.

2. Kıskaç (Clamp-On) Yöntemi

Bu yöntemde toprak hattına herhangi bir kazı veya çubuk çakma işlemi gerekmez.

• Kıskaç cihaz topraklama kablosuna bağlanır.
• Direnç değeri hızlı şekilde okunur.

Özellikle işletmelerde sürekli çalışan sistemlerde tercih edilir.

3. Wenner (4 Nokta) Yöntemi

Bu yöntem genellikle toprak özgül direnci ölçümünde kullanılır.

Toprağın yapısını ve iletkenliğini analiz etmek için idealdir.

Topraklama Ölçümü Neden Önemlidir?

✔ Elektrik Çarpması Riskini Azaltır

Kaçak akımın toprağa akmaması durumunda ciddi iş kazaları yaşanabilir.

✔ Elektriksel Arızaları Önler

Topraklaması zayıf sistemler cihaz arızalarına, pano yanıklarına veya üretim duruşlarına neden olabilir.

✔ Yangın Riskini Azaltır

Kaçak akımlar ısınma ve kıvılcım oluşturabilir; bu da yangın tehlikesi oluşturur.

✔ Yıldırımdan Korunma Sistemleri İçin Şarttır

Paratoner tesisatının verimli çalışması, topraklamanın düşük dirençli olmasına bağlıdır.
